爆炸危險環境用防爆設備的選型

2022-02-21 09:06:16 　　

防爆基本概念

● 爆炸性危險場所

● 爆炸性危險場所：任何具有潛在爆炸危險的場所。

● 在石油、化工、煤炭等生產領域?qū)⒉豢杀苊獾匦纬杀ㄐ晕ｋU(xiǎn)環境：

◆ 在煤礦井下，三分之二的場所屬于爆炸性危險場所；

◆ 在石油開采現場和精煉廠約有60～80％屬于爆炸性危險場所；

◆ 在化學工業中，約有80％以上的生產車間屬于爆炸性危險場所。

《國家石油儲備中長期計劃》：2020年底國家石油儲備能力：8500萬噸/1億m3，折合10萬m3原油儲罐1000臺。

商業儲備用罐、社會儲備用罐、石油石化生產用罐，在用大型儲罐數量驚人。

防爆基本概念

爆炸：一種因氧化反應或其他放熱反應而引起的壓力和溫度驟升的現象。

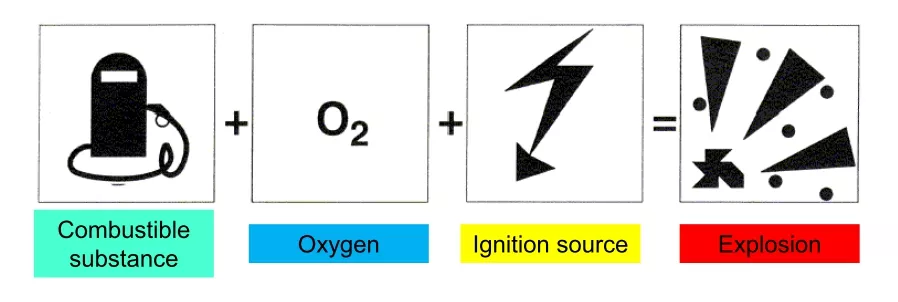

爆炸發生的充分必要條件

◆ 存在可燃性物質

◆ 存在空氣

◆ 存在點燃源

◆ 以上三者同時同地存在爆炸發生還需要：

◆ 有限空間

◆ 充分混合或散布

防爆基本概念

點燃源 (EN1127.1-2011中13類)

◆ 靜電放電

◆ 碰撞和摩擦（機械火花）

◆ 光輻射

◆ 電磁波

◆ 固體熱表面

◆ 電氣放電（電氣火花、電弧等）

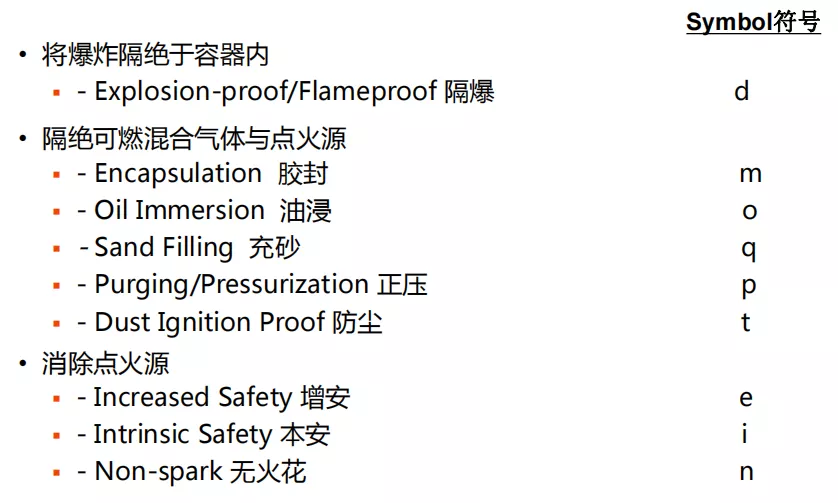

防止爆炸的基本方法

◆ 消除潛在的爆炸性環境

◆ 或消除引爆源

◆ 如果完全消除潛在爆炸性環境和消除引爆源不可能實現，那么選擇和準備合適的保護措施，過程設備，系統和作業流程可以使得上述潛在爆炸環境和引爆源同時發生的可能性降低到合理的可接受的水平。上述措施可以是單獨使用，也可以是聯合使用。

可燃性物質的相關性質

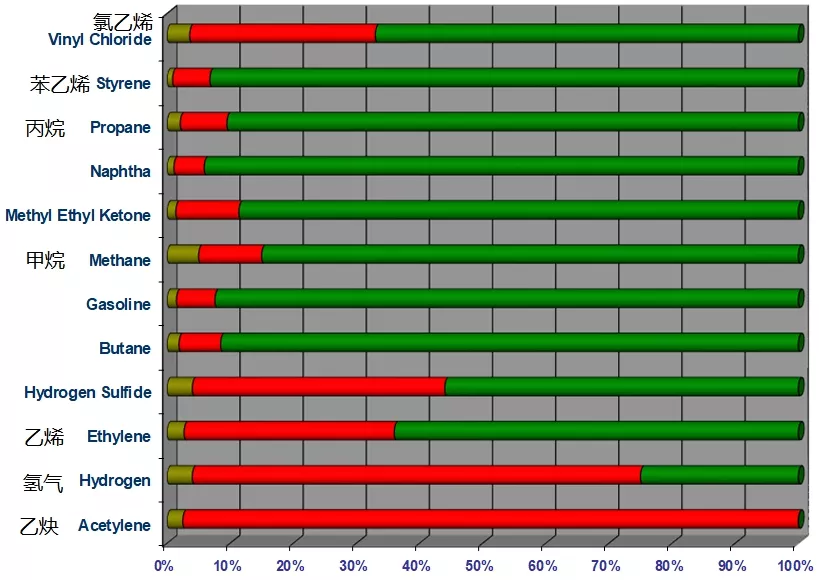

◆ 爆炸極限（LEL、UEL）

可燃性物質的相關性質

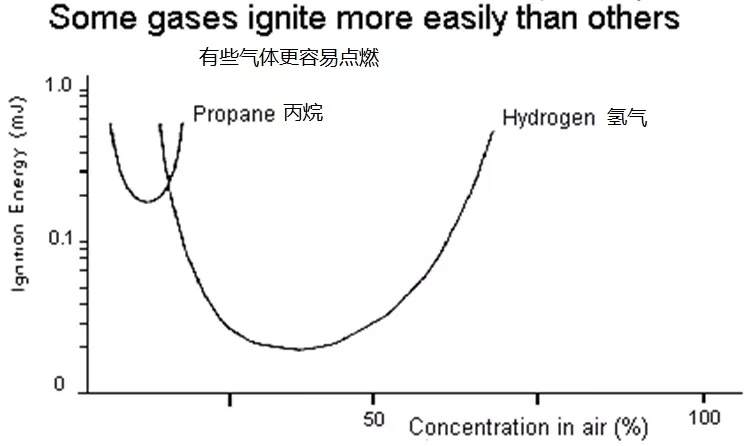

◆ 點燃能量

可燃性物質的相關性質

◆ 自動點燃溫度（AIT）：某種材料在沒有火花或火焰存在的情況下自己燃燒的溫度。

比如：

乙炔Acetylene:299°C

氫氣Hydrogen:550°C

乙醚EthylEther:160°C

丙烷Propane:493°C

鎂Magnesium:490°C

小麥Wheat:220°C引爆源

可燃性物質（空氣中的）氧氣

可燃性物質的相關性質

◆ 爆炸濃度上限和爆炸的濃度下限（UFL和LEL）

◆ 最小點燃電流（MIC）

◆ 自動點燃溫度（AIT）

◆ 最大實驗間隙MESG（隔爆產品）

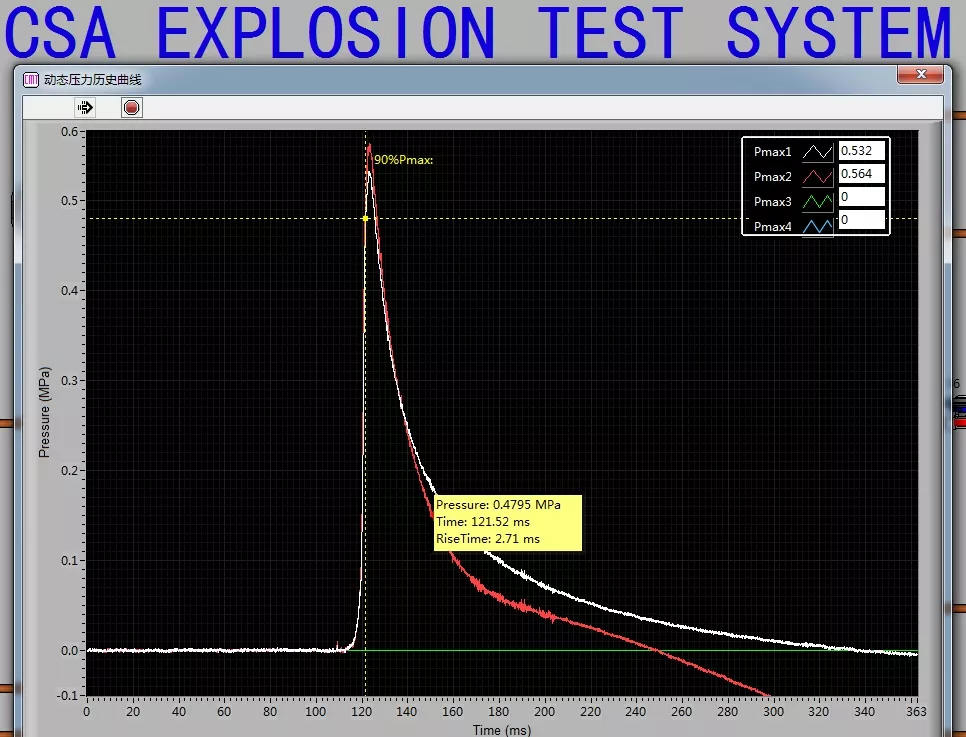

◆ 爆炸壓力（EP）

◆ 爆炸峰值壓力上升時間（TPP）

◆ ……

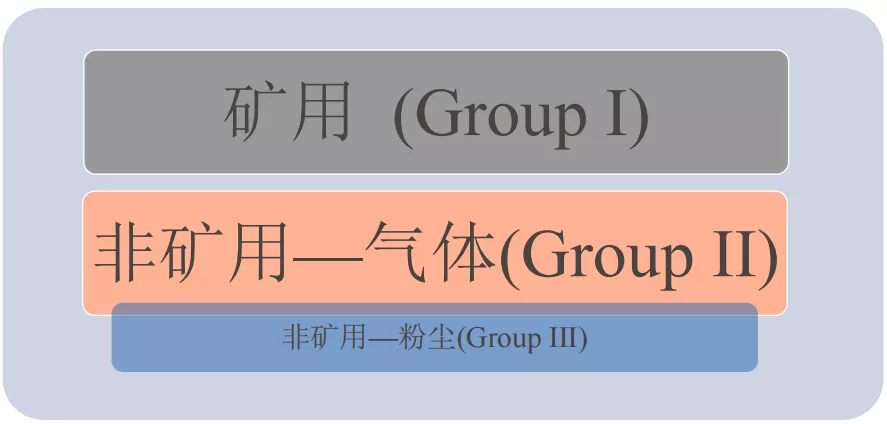

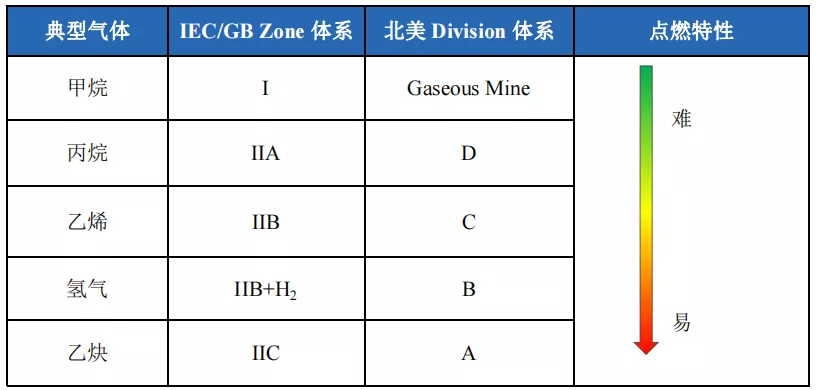

爆炸性氣體分級

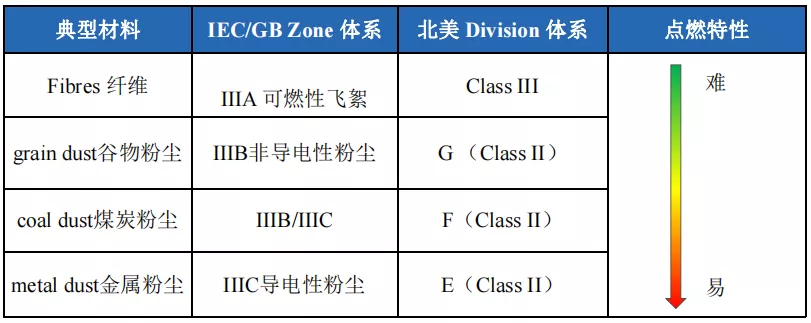

爆炸性粉塵分級

危險區域劃分EN/IEC60079-10-X

Zone0-zone20(>1000h/year)

isanareawherethereisahazardousexplosiveatmosphereofamixtureofairandflammablegases,vapoursormistsordustsallthetime,forextendedperiodsoftime,orfrequently.

長期維持，經常出現

Zone1-zone21(10-1000h/year)

isanareawhereahazardousexplosiveatmosphereofamixtureofairandflammablegases,vapoursormistsordustsisoccasionallyformedinnormaloperation正常工況，偶爾出現

Zone2-zone22(<10h/year)

isanareawhereahazardousexplosiveatmosphereofamixtureofairandflammablegases,vapoursormistsordustsisnotusuallyoristemporarilyformedinnormaloperation.正常工況，不太可能出現，或短時維持

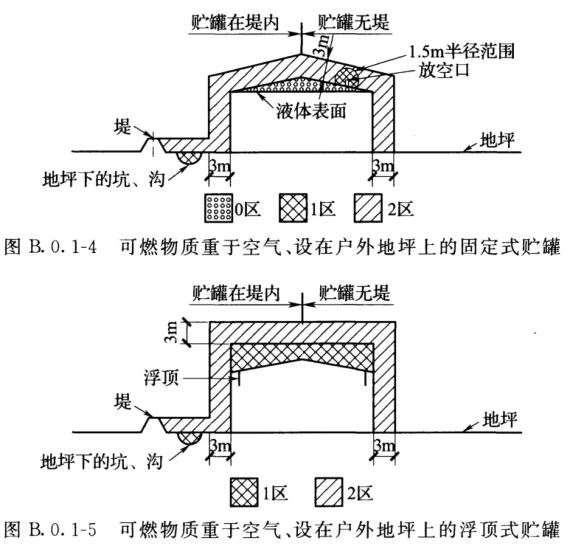

危險區域劃分——非礦用區域
