在本質安全型防爆電氣設備中，常運用不同型號的熔斷器中止電路的過載保護和短路保護，以及各種半導體器材組成電路的不同功用環節。不管什么情況，這些元器材都應該符合下面的相應懇求。

1.熔斷器

一般情況下，熔斷器是由熔斷體和它的支撐件組成的。

在定義熔斷器的額定電流時，一般有兩種電流：支撐件的額定電流和熔斷體的額定電流。

熔斷器的額定電流便是指支撐件的額定電流。

熔斷體的額定電流便是指熔斷器內裝熔斷體(熔絲)的額定電流，可以有幾個，可是都不答應大于支撐件的額定電流。例如，關于一個額定電流為10A的熔斷器來說，它答應的熔斷體的額定電流有10A、6A和4A三個層次。一般情況下，關于這種熔斷器，在選擇熔斷體的額定電流時，人們應該根據被保護電路的性質來選擇4A或6A，最多也不能逾越10A。

熔斷器的額定電壓則只需一個，關于熔斷體和支撐件，是不合的。

在本質安全型防爆電氣設備中，當熔斷器用來保護相應電路時，則熔斷器應該可以接連地通過1.7L的電流(其間，L是指熔斷體的額定電流，在穩定的負載情況下，可以是電路的額定電流);熔斷器的時刻-電流特性應該確保在被保護電路出現瞬態值之前將熔斷體熔斷;并且，熔斷器(熔斷體)的極限分?jǐn)嗖鸥蓱?yīng)該可以快速地分?jǐn)嚯娐分谢蛟S出現的最大預期短路電流(在電壓為250V的電路中，這個電流選用1500A)。

一般認為，熔斷器的時刻.電流特性首要用于被保護電路的過載保護;熔斷器的極限分?jǐn)嗖鸥墒滓糜诒槐Ｗo(hù)電路的短路保護。

在本質安全型防爆電氣設備和電路中，熔斷器的額定電壓，不應該小于或許施加在相關設備的非本質安全接線端子上的最高電壓或施加在本質安全電路接線端子上的最大輸入電壓(Ui)。

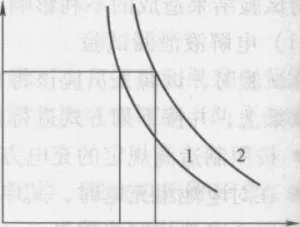

圖1熔斷器的時刻一電流特性曲線

1-時刻-電流特性;2-被保護元件的瞬態值

熔斷器的極限分?jǐn)嗖鸥刹粦?yīng)該小于所裝置電路的最大預期短路電流。不同的熔斷體具有不一樣的極限分?jǐn)嗖鸥?。假若極限分?jǐn)嗖鸥尚∮谧畲箢A(yù)期短路電流，當電路出現短路缺點時，熔斷體就會霎時熔融汽化，發生爆炸，形成非常嚴重的成果。所以，有時分，人們?yōu)榱舜_保熔斷器的極限分?jǐn)嗖鸥纱笥陔娐返淖畲箢A(yù)期短路電流，常常在電路中運用限流元件來約束最大預期短路電流，例如，人們可以運用可靠限流電阻器作為這種限流元件。此刻，它的額定值不得小于：

·電流：1.5×1.7in。

·電壓：Um或U。

·功率：1.5×(1.7In)2R。

R—可靠限流電阻器的電阻值(Q)。

下面舉例說明運用可靠限流電阻器作為限流元件時電阻值的核算。

【例】假定運用熔斷器來保護某一電路，熔斷器熔斷體的額定電流為0.1A，極限分?jǐn)嗖鸥蔀?/span>750A，最高電壓為250V。

根據歐姆定律核算可知，可靠限流電阻器的電阻值為

R≥250V/750A≈0.33Q

于是，可靠限流電阻器的耗散功率值為

P≥1.5×(1.7×0.1)2×0.33W≈0.02W

這樣，就可以根據電阻器的產品樣本選用符合這一懇求的適合的電阻器。

事實上，在熔斷器保護的電路中接入可靠限流電阻器并不會對電路的正常工作產生不利的影響。

這兒應該指出的是，當熔斷器用于“ia”級、“ib”級設備和電路中作為保護器材，且在爆炸性氣體環境中運用時，它應該被澆封起來。

2.半導體器材

(1)半導體器材

這兒所說的半導體器材，首要是指半導體二極管(包括齊納二極管)、聯接成二極管運用的半導晶體管、晶閘管以及其他等效的半導體器材。

這些半導體器材，在本質安全型防爆電氣設備及其相關設備中，可以被聯接成并聯限壓器和(或)串聯限流器。在相關設備中運用時，這些器材還應該可以承受電路中溝通峰值電壓或最大直電壓除以串聯的可靠限流電阻器的電阻值所得的電流。

當半導體器材用作并聯限壓器時，它們應該可以承受缺點狀態下在其裝置處或許出現的最大缺點電流乘以相應安全系數的電流值。

①二極管、晶體管、晶閘管等器材的正向額定電流，關于“ia”級和“ib”級設備，不得小于或許的最大缺點電流的1.5倍值;關于“ic”級設備，不得小于或許的最大缺點電流值。

②齊納二極管的結額定耗散功率不得小于齊納耗散功率的1.5倍值。它的正向額定電流，關于“ia”級和“ib”級設備，不得小于或許的最大缺點電流的1.5倍值;關于“ic”級設備，不得小于或許的最大缺點電流值。

當設備的輸入電路和輸出電路都是本質安全型電路時，關于“ia”級設備，運用兩只這樣的半導體器材作為并聯限壓器被認為是可靠組件。

關于“ia”級相關設備，運用三只晶閘管作為并聯限壓器被認為是可靠組件。

不管是什么情況，作為并聯限壓器運用時，這樣的半導體器材都應該承受電路中或許出現的瞬態效應。

當半導體器材用作串聯限流器時，在“ia”級設備中人們應該選用三只半導體二極管組成堵塞保護環節，不應該運用其他的半導體器材，由于“ia”級設備是答應運用在0區的，并且電路又或許隨時出現瞬態效應，哪怕是暫時的。

可是，在“ib”級和“ic”級設備中，人們可以運用一切的半導體器材組成串聯限流器。

(2)瞬態效應

在本質安全型防爆電氣設備和電路的相關設備中，半導體器材應該可以承受電路中或許出現瞬態效應。這種瞬態效應常常是由于電源電壓(溝通的或直流的)的遽然變化和開關器材(例如，晶閘管半導體器材)的“開”與“關”惹起的。

在電路中的這種瞬態效應有或許要挾著電路的本質安全性能。

例如，用一只晶閘管半導體器材與負載并聯來保護這個負載。當電源有一個瞬態電壓行將施加在負載上時，晶閘管應該阻攔這個電壓。可是，由于晶閘管和相關檢測電路的響應時刻相對較大，于是，在檢測到觸發信號并使晶閘管導通之前，瞬態電壓就曾經施加在這個負載上了。當然，還有一些其他的比如，例如，在限流開關動作之前就或許有一個大的電流竄入負載，等等。

因而，國度標準GB3836.4爆炸性環境第4部分：由本質安全型“i”保護的設備規矩，這種瞬態效應所帶著的能量不應該逾越：

關于Ⅰ類設備，260μJ;

關于ⅡA級設備，160μJ;

關于ⅡB級設備，80μJ;

關于ⅡC級設備，20μJ。

當瞬態效應所帶著的能量不逾越上述值時，瞬態電壓和(或)瞬態電流可以逾越相應的安全數值(參見國度標準GB3836.4《爆炸性環境第4部分：由本質安全型“i”保護的設備的數據表)。

這種瞬態能量可以通過試驗用高速存儲示波器來求得，而不適合用火花點著試驗中止試驗考證，由于這個瞬態能量出現的時刻太短，且數值很小。

這兒以ⅡB級的防爆電器設備為例來說明這種瞬態能量的檢測方法。

【例】試驗用一個數值為18V的供電電壓通過一個限流開關向一個齊納負載(齊納電壓為14.5V)供電。試驗電路如圖2所示。檢測并核算此刻電路或許出現的瞬態能量。

從國度標準GB3836.4《爆炸性環境第4部分：由本質安全型“i”保護的設備的數據表中得知，關于ⅡB級設備，當電壓為18V時，答應的最大電流是1.66A。試驗時，試驗人員調整電路的電流等于1.66A。此刻，電路處于正常的工作狀態。

當電路發生缺點時，例如，由于某種緣由使通過電路的電流遽然地添加，在限流開關斷開之前就會有一個較大的電流疊加在1.66A上。試驗用高速存儲示波器記載這個電流的變化(起伏和時刻)情況，如圖3所示。

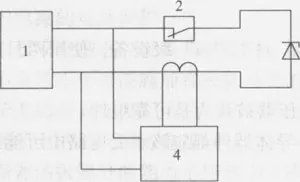

圖2瞬態能量測驗電路表示圖

1-梭試電路;2-限流開關;3-穩壓二極管;4-高速存儲示波器

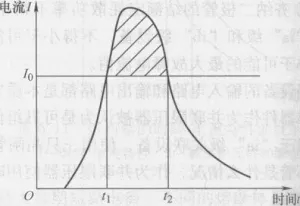

圖3瞬態電流的波形圖

I0一電流的安全規?！?/span>t1—t2—瞬態電流效果的時刻段

從圖3中可以看出，圖中暗影部分便是瞬態電流幅值隨時刻變化的波形，它疊加在1.66A之上。在核算出這個面積之后，將它與供電電壓相乘即可得到瞬態效應所帶著的瞬態能量。

試驗成果通知咱們，被試電路的瞬態能量q=81，大于標準懇求的最大值(80)，因而，被試電路不合格。

這兒需求特別留意的是，在這種試驗電路中，要最大限度地減小試驗設備對測驗成果形成的影響(示波器是這個試驗的關鍵設備，分辨率要高)，由于所測驗的能量太小。

在本質安全型防爆電氣設備內部，這種瞬態效應的影響比擬小，因而，可以疏忽。

3.壓電器材

在本質安全型防爆電氣設備及其相關設備中，有時分，人們根據需求常常運用一種被稱作壓電器材的元件。

所謂壓電器材，是一種用壓電材料制成的器材。壓電材料，例如，壓電陶瓷、壓電晶體材料、高分子壓電材料等，可以在外力效果下由機械變形產生電場，也可以在電場效果下由電場力產活力械變形。這種固有的機電耦合效應使得壓電材料在工程中取得遍及的使用。

例如，運用壓電材料制成的壓電濾波器、壓電晶體振蕩器、壓電換能器、壓力(加速度)傳感器等，便是這兒所說的壓電器材。

本質安全電路中，壓電器材的安全性能首要是用沖擊試驗的方法來測定。在這種試驗中，試驗人員應該檢測壓電器材的電容量和端電壓。

在分別中止的兩次沖擊試驗中測得的電容量和端電壓值中較大者，作為它的電容量和端電壓。

在實踐測得的端電壓條件下，壓電器材中晶體電容器存儲的最大能量(1/2CU2)不應該大于下列值：

·關于Ⅰ類設備，1500μJ;

·關于ⅡA級設備，950μJ;

·關于ⅡB級設備，250μJ;

·關于Ⅱc級設備，50μJ。

在壓電器材實踐使用時，可以運用限能保護元件來約束它的輸出能量。例如，在壓件兩端串聯可靠限流電阻器或(和)并聯限壓元件就可以約束它的能量。
