防爆配電箱的基本介紹

1、配電體系應裝備總防爆配電箱、分配電箱、低壓防爆配電箱，實施三級配電；

2、配電體系要使三相負荷均衡；

3、220V或380V單相用電設備宜接入220/380V三相四線體系；

4、當單相照明線路電流大于30A吋，宜釆用220/380V三相四線制供電；

5、總配電箱以下可設若干分配電箱；

6、分配電箱以下可設若干低壓防爆配電箱；

7、總配電箱應設在接近電源的區域，分配電箱應設在用電設備或負荷相對集中的區域，分配電箱與低壓防爆配電箱的距離不得逾越30m，開關箱與其控制的固定式用電設備的程度距離不宜逾越3m；

8、每臺用電設備必需有各自專用的低壓防爆配電箱，嚴禁用同一個低壓配電箱直接控制2臺及2臺以上用電設備（含插座）；

9、動力配電箱與照明配電箱宜分別設置；當兼并設置為同一配電箱時，動力和照明應分路配電；動力配電箱與照明配電箱必需分設；

10、配電箱應裝設在枯燥、通風及常溫場所，不得裝設在有嚴重?fù)p害效果的瓦斯、煙氣、潮氣及其他有害介質中，亦不得裝設在易受外來固體物撞擊、劇烈振蕩、液體浸濺及熱源烘烤場所。否則，應予肅清或做防護處置；

11、低壓配電箱四周應有滿足2人同時作業的空間和通道，不得堆聽任何阻礙操作、修理的物品，不得有灌木、雜草；

12、低壓防爆配電箱應選用冷軋鋼板或阻燃絕緣資料制造，銅板厚度應為1.2~2.0mm,箱體外表應做防腐處置；

13、低壓防爆配電箱應裝設規矩、健壯。固定式配電箱的中心點與空中的垂直距離應為1.4~1.6m。移動式配電箱應裝設在鞏固、穩定的支架上。其中心點與空中的垂直距離宜為0.8-1.6m；

14、配電箱內的電器（含插座）應先設備在金屬或非木質阻燃絕緣電器設備板上，然前方可整體緊固在配電箱箱體內，金屬電器設備板與金屬箱體應做電氣聯接；

15、低壓防爆配電箱內的電器（含插座）應按其規矩方位緊固在電器設備板上，不得傾斜和松動；

16、低壓配電箱的電器設備板上必需分設N線端子板和PE線端子板。N線端子板必需與金屬電器設備板絕緣；PE線端子板必需與金屬電器設備板做電氣聯接。進出線中的N線必需通過N線端子板聯接；PE線必需通過PE線端子板聯接；

17、低壓配電箱內的聯接線必需釆用鋼芯絕緣導線。相線、N線、PE線的色彩標志必需契合以下規矩：

a、相線L1(A)、L2 (B)、L3(C)相序的絕緣色彩依次為黃、綠、赤色；

b、N線的絕緣色彩為淡藍，PE線的絕緣色彩為綠/黃雙色；

c、任何情況下上述色彩標志嚴禁混用和相互代用；

d、導線分支接頭不得釆用螺栓壓接，應選用焊接并做絕緣包扎，不得有外露帶電局部；

18、防爆配電箱的金屬箱體、金屬電器設備報板以及電器正常不帶電的金屬底座、外殼等必需通過PE線端子板與PE線做電氣聯接，金屬箱門與金屬箱體必需通過釆用編織軟銅線做電氣聯接；

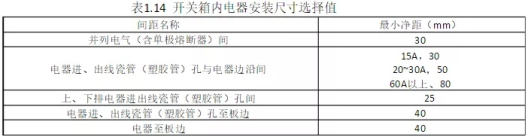

19、配電箱的箱體尺度應與箱內電器的數量和尺度相適應，箱內電器設備板板面電器設備尺度可依照表1.14肯定；

20、防爆配電箱中導線的進線口和出線口應設在箱體的下底面；

21、三級配電箱的進、出線口應裝備固定線卡，進出線應加絕緣護套并成束卡固在箱體上，不得與箱體直接接觸。移動式配電箱、開關箱的進、出線應選用橡皮護套絕緣電纜，不得有接頭；

22、防爆配電箱外形構造應能防雨、防塵。
